回転圧入鋼管杭
NSエコパイル工法とは
NSエコパイル工法は、鋼管の先端に螺旋上の羽根を溶接することで、大きな鉛直支持力および大きな引抜き支持力を可能にした鋼管杭です。
鋼管の貫入は回転圧入で行うため、無排土施工を行うことが可能です。
特長
- 杭の先端に螺旋状の羽根を設けて回転圧入による貫入を行うため無排土施工が可能
- 先端羽根の拡底効果により大きな支持力を得ることが可能
- 先端羽根のくさび効果で推進力が発揮されるためスムーズな貫入が可能
- 貫入時と逆に回転させることで杭体を引抜くことが可能
- 軸径がΦ100～1,600mmまで100mmピッチであり板厚も豊富なため経済的な設計が可能
- 搬入車両が他工法と比べ少ない台数で施工が可能
小(中)径施工状況

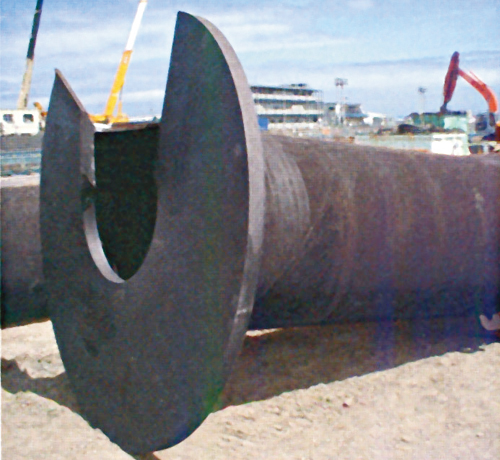

鋼管先端の羽根
大径施工状況
杭の構成
施工順序
